Högtalare och en lysdiod
Steg 1

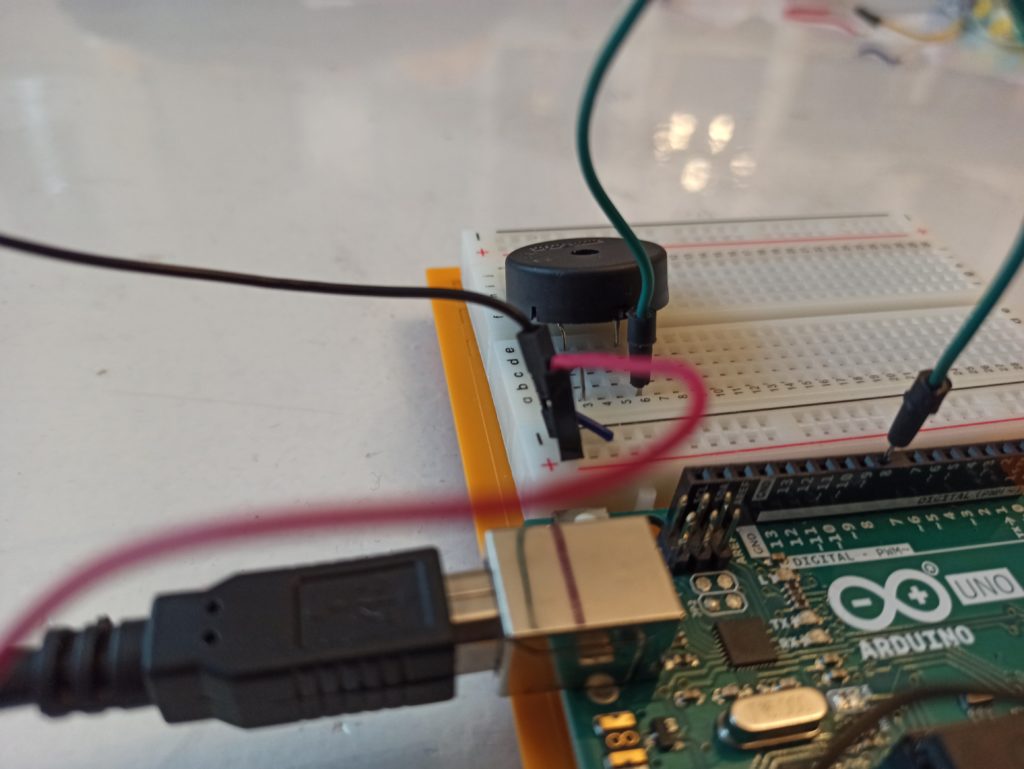

Koppla kretsen som i föregående övning/lektion högtalare utan programmering.
Steg 2

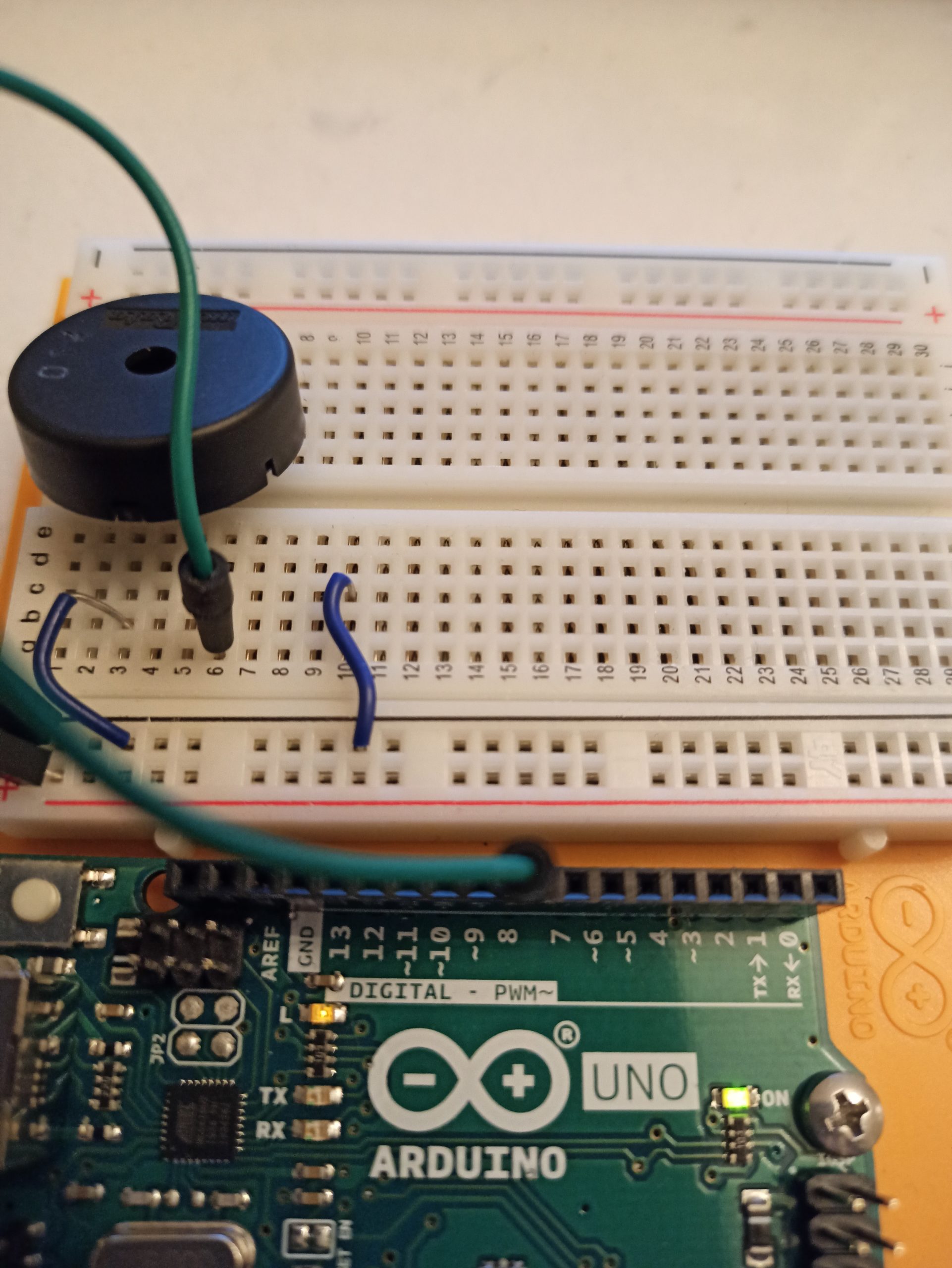

Kopplamed en kopplingssladd från minus sidan till ett hål under raden 10 i vårt fall.
Steg 3

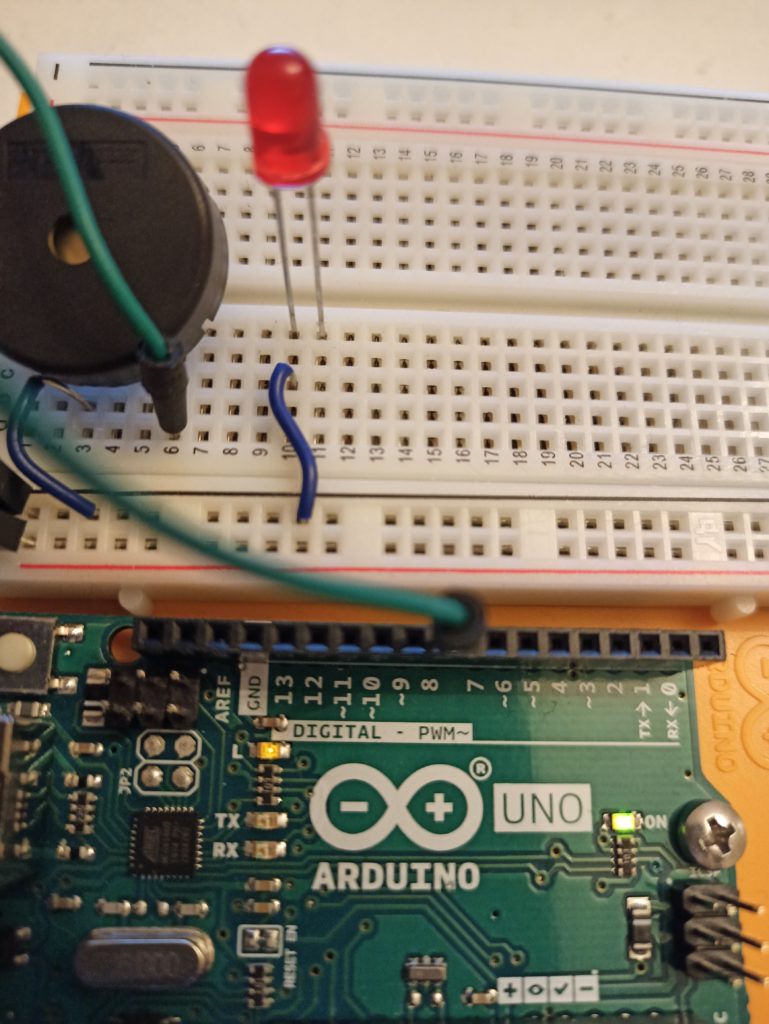

Koppla en lysdiod med den kortare sidan på rad 10.
Steg 4
Koppla med en kopplingssladd från lysdioden dvs ett hål i rad 11 i vårt fall till port nr 9.
Steg 5
Öppna Arduino IDE och skriv i en ny skiss “Högtalare och en lysdiod” följande koder.
void setup() {
// put your setup code here, to run once:
noTone(8);
pinMode(9,OUTPUT);
}
void loop() {
// put your main code here, to run repeatedly:
tone(8,392,450);
digitalWrite(9,HIGH);
delay(500);
digitalWrite(9,LOW);
delay(1000);
}
Steg 6
Koppla Arduino kort med USB sladd med dator. Ladda upp filen från Arduino Ide och testa om ditt program och din krets fungerar.
